AC720 Series

우측 내용

Automatic Changeover Regulators and Systems

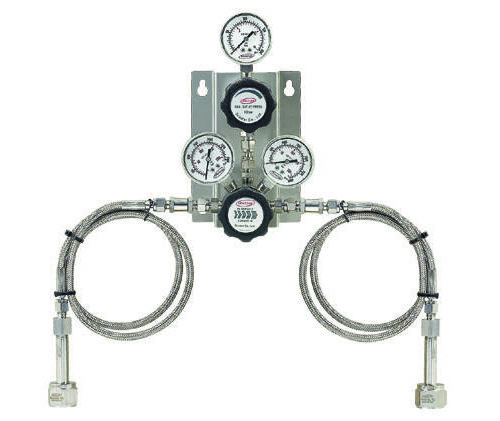

AC720시리즈는 좌/우의 양측 실린더에 각각 연결하여 한쪽의 가스 잔량이 소진되면 다른 쪽 가스 실린더로 자동 전환하여 중단 없이 지속적으로 가스(유체)를 공급하기 위한 오토 체인지오버 & 레귤레이터 시스템입니다.

- Stainless Steel 316L(AC702S)와 Brass Body (AC720B)중 선택 가능
- 최대 입구압력: 250bar (3600psig), 출구압력: 0.3bar ~ 최대 20bar (290bar)
- 병원, 제약, 학교, 연구소, 실험실 등에서 분석용 특수 가스, 또는 고순도 가스, 믹싱용 가스, 각종 부식성 가스 등을 일정시간 동안 중단 없이 지속적으로 사용하는데 적합함.
- 필터, 체크밸브, 고압밸브(코어밸브 옵션) 및 고순도용 플렉시블 고압호스(STS PFA 1/4" 튜브엔트) 등을 모두 셋트로 구성하여 기존 오토체인지 오버에 비하여 사용의 편리성을 대폭 업그레이드 한 제품임.
- Wall Mounting브라켓 (벽 장착형)을 기본 사양으로 하여 더욱 편리하고 안정적으로 사용할 수 있도록 고안한 제품임.

※ Automatic changeover will change the flow direction under following conditions; -/+ 2.5bar
- For outlet 2bar and 5bar products: if pressure is dropped below 10bar
- For outlet 10bar product: if pressure is dropped below 15bar
- For outlet 20bar and 25bar products: if pressure is dropped below 25~30 bar

※ [DRASTAR Regulators are Oil-free] 드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.

제품 문의하기

Specifications

[사용방법 및 유의사항]
1. 초기 사용시는 손잡이 화살표가 셋팅된 실린더(공급원)로부터 가스가 공급됩니다.
2. A 실린더의 가스가 소진 (또는 일정압력 이하로 떨어지면) AC시스템이 가스공급 실린더를 자동으로 변경합니다 (* 이때 손잡이 화살표는 자동변환이 안되며 변환된 실린더 방향으로 수동 변환이 가능합니다).
3. 위 2와 같이 가스공급 실린더가 자동 변환되었으나 손잡이 화살표 방향을 변환된 실린더 방향으로 맞춰놓지 않은 상태에서 소진된 A 가스 실린더를 새것으로 교체할 경우 AC720 시스템은 화살표 방향의 1차 실린더로 가스공급 경로를 원위치 합니다.
4. A & B 실린더의 가스가 동시에 소진된 상태 (또는 동시에 일정 압력 이하로 떨어진 상태)로 둘 경우, 양쪽에서 동시에 가스가 흘러나올 가능성이 있으므로 소진된 가스실린더는 반드시 새것으로 교체 사용할 것을 권장합니다.

Ordering Information

AC720 S - 002 - 1 S H 1 - 22R

BASIC SERIES NUMBER	BODY MATERIAL	OUTLET PRESSURE RANGE	INLET AND OUTLET PORTS SIZE	FLOW CAPACITY	DIAPHRAGM MATERIAL	HOSE SIZE (STS PFA)	A and B CGA CONNECTION
Standard Inlet Pressure 250bar (3600PSIG)	S = Stainless Steel 316LB = Brass	002 = 2bar (30psig) 005 = 5bar (72psig) 010 = 10bar (145psig) 020 = 20bar (290psig) 025 = 25bar (360psig) 035 = 35bar (500psig)	1 = 1/4" Tube 2 = 1/2" Tube	S = Cv 0.2 Standard	H = Hastelloy-C	1 = 1M Flexlble Hose2 = 2M Flexlble Hose3 = 3M Flexlble Hose	21mm RH 21mm LH 22mm RH 22mm LH 23mm RH 23mm LH 320 CGA 350 CGA 510 CGA 580 CGA

Specification

Ports	Inlet and Outlet NPT 1/4" Female
Design Proof Pressure	150% maximun reted
Leak Rate Certification	to 2 x 10-8 atm cc/sec Helium available.
Body Materials	AC720 S -002-1S1-22R Stainless steel 316L AC720 B -002-1S1-22R Nickel Plated Brass
Bonnet Material	Nickel Plated Brass (Stainless steel 316L Optional)
Diaphragm	AC720S-002-1S1-22R Stainless steel 316L AC720S-002-1SH1-22R Hastelloy-C22 Optional
Main Valve	Stainless steel 316L
Valve Spring	Stainless steel 316L
Valve Seat	Teflon (Kel-F, Polyimide, etc.. Optional)
Inlet Pressure Ranges	AC720 Series Only 250bar(3600psi)
Outlet Pressure Ranges	AC720x-002-1S1-22R 2bar (30psi) AC720x-005-1S1-22R 5bar (72psi) AC720x-010-1S1-22R 10bar (145psi) AC720x-020-1S1-22R 20bar (290psi) AC720x-025-1S1-22R 25bar (360psi) AC720x-035-1S1-22R 35bar (500psi)
Operating Temperature	-40°C ~ +70°C (-40°F ~ +165°F) Standard AC720x-0xx-1S1-22R-H1 +120°C Optional AC720x-0xx-1S1-22R-H2 +250°C Optional +250°C ~ +540°C (+328°F ~ +1000°F) Optional
Flow Capacity	Cv=0.2 Standard
Optional	00
Weight	3.9kg

권장사항
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다.
그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다,
정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 범위 내에서 사용하기를 적극 권장합니다.

목록보기
