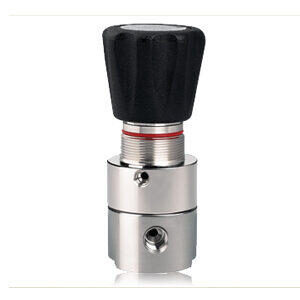

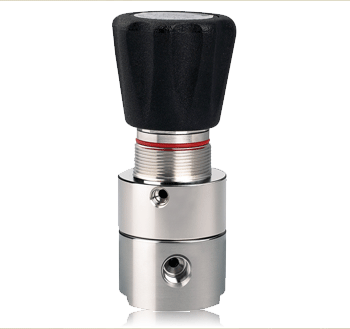

077 Series

우측 내용

Relief / Back Pressure Regulators(NPT 1/4”)

077시리즈는 Relief / Back Pressure Regulator로서 물, 케미칼, Liquid 또는 가스 등의 저 압력 (Low Pressure) 조정에 적합한 제품이며 배관 사이즈는 NPT 1/4” 전용으로 Cv=0.2 입니다.
Body의 재질은 Brass(077B) or Stainless Steel 316L(077S)로 이루어졌으며 모델에 따라 0.3 bar (5psig)에서 20bar(290psig)까지back pressure를 폭넓게 조절할 수 있습니다.

- 1/4” NPT type back-pressure regulator
- Push and lock type handle (DRASTAR patent #10-1086199) mounted
- Controlled pressure ranges: 0.2bar~2bar, 0.5bar~5bar, 1bar~10bar, 2bar~20bar
- Panel mounting nut or wall mounting bracket as option
- Design proof pressure: 150% of maximum rated
- Applicable for water, chemical, liquid, gas, etc.
- W077S-0000x-1S: W model is only for liquid or water
- Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다

제품 문의하기

Specifications

DRASTAR Regulators are Oil-free
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.

- 사용 중 가스라인이나 외부의 미세 진동 등으로 인하여 초기 압력 셋팅 값이 미세하게 변동하는 현상을 완전히 해결한 당사 Push and Lock 조절 손잡이 (당사 특허 # 10-1370537)를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 (lock) 압력 셋팅 값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 (unlock) 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.

주의사항
크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.

Ordering Information

(W) 077

002

BASIS SERIES NUMBER	BODY MATERIAL	CONTROLLED PRESSURE RANGE	PORTS	INLET OUTLET PORTS SIZE	DIAPHRAGM MATERIAL	HIGH TEMPE- RATURE
077 Series	S = Stainless Steel 316L	002 = 2bar(30psi)005 = 5bar(72psi) 010 = 10bar(145psi) 020 = 20bar(290psi)	A = 2Ports L = 3Ports C = 4Ports R = 3Ports M = 4Ports *Previous* 2 = 2Ports 3 = 3Ports	1 = NPT 1/4" S = Cv 0.2 Standard *Previous* NP4 = NPT1/4"	Stainless steel 316L StandardH = C22 (Hastelloy) Optional	H1 = 120°C H2 = 250°C H3 = 320°C Optional

※ Note
- 1) (W) model is only for liquid and water.
- 2) H1, H2, H3 option is not available for brass products.
※드라스타의 Push & Lock Type Handle (특허 10-1086199)는 H1, H2, H3 옵션과 같이 AL 손잡이의 경우에는 적용되지 않습니다.

Specification

Ports	NPT 1/4" Female 077S-xxxA-1S 2-Ports 077S-xxxL-1S 3-Ports 077S-xxxC-1S 4-Ports
Design Proof Pressure	150% maximun rated
Leak Rate Certification	to 2 x 10 -8 atm cc/sec Helium available.
Body Materials	077S-xxxA-1S Stainless steel 316L 077B-xxxA-1S Nickel Plated Brass
Bonnet Material	Nickel Plated Brass (077SS / Stainless steel 316L Optional)
Diaphragm	077S-xxxA-1S Stainless steel 316L 077S-xxxA-1SH Hastelloy-C22 Optional
Main Valve	Stainless steel 316L
Valve Spring	Stainless steel 316L
Valve Seat	Teflon (Kel-F, Polyimide, etc.. Optional)
Outlet Pressure Ranges	077S-002x-1S 2bar(25psi) 077S-005x-1S 5bar(70psi) 077S-010x-1S 10bar(145psi) 077S-020x-1S 20bar(290psi)
Operating Temperature	-40°C ~ +70°C (-40°F ~ +165°F) Standard 077S-002x-1S-H1 +120°C Optional 077S-002x-1S-H2 +250°C Optional 077S-002x-1S-H3 +320°C Optional +250°C ~ +540°C (+328°F ~ +1000°F) Optional
Flow Capacity	Cv=0.2 Standard
Optional	Inlet and Outlet Gauge etc..
Weight	1.0kg

권장사항
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다.
그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다,
정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 범위 내에서 사용하기를 적극 권장합니다.
