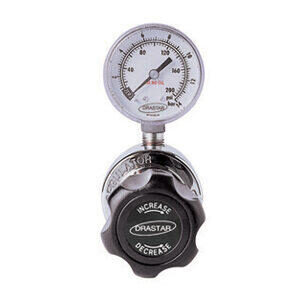

DR60 Series

우측 내용

Low Pressure Reducing Regulators(NPT 1/4")
DR60 시리즈는 배관 및 산업용 가스를 사용하기에 가장 적합하고 경제적인 모델입니다.

- 1/4” NPT 타입의 경제적 범용 모델로서 특히, 선택하는 압력계(Gauge)가 기본으로 조립하여 출고되는 제품입니다.

- 본체는 니켈 도금 브라스(Brass), 내부 부품은 Stainless Steel 또는 Brass로 구성되며 Valve Seat는 Teflon, 다이아후렘은 특수고무 재질을 사용하여 경제성과 함께Co2 가스 등을 사용하여도 내구성과 안전성이 뛰어난 제품입니다.

- 입구 압력은 최대 3000psig(약 210bar)이고 출구압력은 모델에 따라 5psi(0.3bar)에서 최대 200psi (14bar)까지 사용하기에 적합한 제품이며, 용도에 따라 2-ports, 3-ports 또는 4-ports를 선택할 수 있습니다.

- 1/4” NPT type regulator.
- Suitable for the general plumbing and industrial control fields.
- Inlet pressures are 3000psi(210bar) or 600psi(42bar) and outlet pressures are 25psig (1.7bar) 50psig(3.5bar), 100psig(7bar), 200psig (14bar)
- Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다.

제품 문의하기

Product Applications

-

DRASTAR Regulators are Oil-free
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.

주의사항
크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링 7㎛ ~ 15㎛을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.

Ordering Information

DR60

025

BASIC SERIES NUMBER	MAX. INLET PRESSURE	OUTLET PRESSURE RANGES	INLET OUTLET PORTS SIZE
DR60 Series	A = 3000psi(210bar) B = 600psi(42bar)	025 = 1-25psig (.1-1.7bar)050 = 1-50psig (.1-3.5bar) 100 = 1-100psig (.1-7bar) 200 = 1-200psig (.2-14bar)	1 = 3-Ports 2 = 4-Ports

Specification

Ports	1/4" Female NPT DR60-A100-1 3-Ports DR60-A100-2 4-Ports
Design Proof Pressure	150% maximun rated.
Leak Rate Certification	to 2 x 10 -6 atm cc/sec Helium available.
Body Materials	Nickel Plated Forged Brass
Bonnet Material	Zinc(Zn) Casting Nickel Plated
Diaphragm	Particular of Synthetic Rubber
Main Valve	Stainless steel
Valve Spring	Stainless steel
Valve Seat	Teflon
Inlet Pressure Ranges	DR60-A100-2 3000psi (210bar) DR60-B100-2 600psi (42bar)
Outlet Pressure Ranges	DR60-A025-2 25psi (1.7bar) DR60-A050-2 50psi (3.4bar) DR60-A100-2 100psi (7bar) DR60-A200-2 200psi (14bar)
Operating Temperature	-40°C ~ +70°C (-40°F ~ +165°F) Standard
Flow Capacity	Cv = 0.2 Standard
Optional	Inlet CGA etc..
Weight	1.0kg

권장사항
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 범위 내에서 사용하기를 적극 권장합니다.
