072 Series

우측 내용

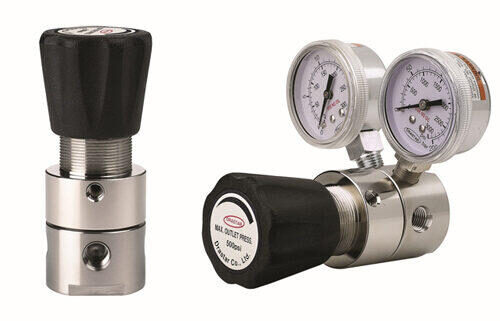

Single Stage Low Pressure Reducing Regulators
072시리즈는 가스실린더 및 정밀 산업에서 가장 많이 필요로 하고 가장 많이 사용되는 1/4″NPT type 1단 Pressure Reducing Regulator 입니다.

- 본체와 내부의 모든 부품이 Stainless Steel 316L로 제작된 072S 모델은 가스실린더 및 일반가스 라인, Bulk Gas Line, 실험실, 분석용 특수 가스, 또는 고순도 가스, 믹싱용 가스, 그리고 부식성 가스와 액체 등에 모두 사용할 수 있도록 제작된 제품이며 Cv=0.06 또는 Cv=0.2중 선택 가능합니다.

- 입구 압력은 3000psig(210bar)이고 출구 압력은 모델에 따라 5psig(0.3bar)에서 최대500psig (35bar)까지 사용할 수 있으며, 용도에 따라 2-ports, 3-ports, 4-ports, 5-ports, 6-ports 등 다양하게 선택, 사용할 수 있습니다.

- 1/4” NPTF / Gauge port: 1/4” NPT
- Inlet pressures are 3000psig (210bar) or 600psig (42bar) and outlet pressures are 25pisg (1.7bar), 50psig(3.5bar), 100psig(7bar), 250psig(17bar), 500psig (35bar)
- Panel mounting nut or wall mounting bracket available as option.
- W072S-0000x-1O: W model is only for Liquid or Water.
- Design proof pressure: 150% of maximum rated.
- Applicable for research labs, industrial gas control, gas cylinder, general gas line, bulk gas line, analytical application, ultra-pure gases, mixing gases, corrosive gases as well as liquid lines.
- 2-ports, 3-ports, 4-ports and 5-ports, 6-ports available.
- Cleaning … CGA4.1 and ASTM G93 시스템를 준수하고 있습니다.

※ [DRASTAR Regulators are Oil-free]
드라스타의 모든 레귤레이터는 클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.

※ 사용 중 가스라인이나 외부의 미세 진동 등으로 인하여 초기 압력 셋팅 값이 미세하게 변동하는 현상을 완전히 해결한 당사 Push and Lock 조절 손잡이 (당사 특허 # 10-1370537)를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 (lock) 압력 셋팅 값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 (unlock) 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.

※ 주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 반드시 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)을 하여야 하며, 그렇지 않을 경우 바로 고장의 원인이 됩니다. 모든 제품은 필터링하여 사용하면 A/S 비용 절감과 제품의 수명연장에 많은 도움이 됩니다.

제품 문의하기

Product Applications

-

Ordering Information

(W) 072

0025

BASIS SERIES NUMBER	BODY MATERIAL	OUTLET PRESSURE RANGE	PORT TYPE	FLOW CAPACITY	DIAPHRAGM MATERIAL	INLET PRESSURE	SELF VENTING	HIGH TEMPE_ RATURE
Standard Inlet Pressure 3000psig (210bar)	B = Brass S = Stainless Steel 316L	0025 = 25psi (1.7bar)0050 = 50psi (3.5bar)0100 = 100psi (7bar) 0250 = 250psi (17bar) 0500 = 500psi (35bar)	A = 2-PortsL = 3-Ports C = 4-Ports R = 3-Ports M = 4-Ports T = 4-Ports Y = 4-Ports X = 6-Ports	1 = 1/4" NPT type1S = Cv0.06 Standard1O = Cv0.2 Optional	STS 316L Standard H = Hastelloy-C Optional	5 = Inlet 600psi(42bar)Optional	V = Self- VentingOptional	H1 =120°C H2 =250°C H3 =320°C Optional

※ Note
- 1) (W) model is only for liquid and water.
- 2) H1, H2, H3 option is not available for brass products.
※ 드라스타의 Push & Lock Type Handle (특허 10-1086199)는 H1, H2, H3 옵션과 같이 AL 손잡이의 경우에는 적용되지 않습니다.

Specification

Ports	1/4" Female NPT 072x-0000L-1x 3-Ports 072x-0000C-1x 4-Ports 072x-0000X-1x 6-Ports
Design Proof Pressure	150% maximun rated
Leak Rate Certification	to 2 x 10 -8 atm cc/sec Helium available.
Body Materials	072S-0100x-1S Stainless steel 316L 072B-0100x-1S Nickel Plated Brass
Bonnet Material	Nickel Plated Brass (072SS / Stainless steel 316L Optional)
Diaphragm	072S-0100x-1S Stainless steel 316L 072S-0100x-1SH Hastelloy-C22 Optional
Main Valve	Stainless steel 316L
Valve Spring	Stainless steel 316L
Valve Seat	Teflon (Kel-F, Polyimide, etc.. Optional)
Inlet Pressure Ranges	072S-0000x-1S 3000psi (210bar) 072S-0000x-1S-5 600psi (42bar)
Outlet Pressure Ranges	072x-0025x-1S 25psi (1.7bar) 072x-0050x-1S 50psi (3.4bar) 072x-0100x-1S 100psi (7bar) 072x-0250x-1S 250psi (17bar 072x-0500x-1S 500psi (35bar))
Operating Temperature	-40°C ~ +70°C (-40°F ~ +165°F) Standard 072x-0000x-xx-H1 +120°C Optional 072x-0000x-xx-H2 +250°C Optional 072x-0000x-xx-H3 +320°C Optional +400°C ~ +540°C (+750°F ~ +1000°F) Optional
Flow Capacity	072x-0000x-1S Cv=0.06 Standard 072x-0000x-1O Cv=0.2 Optional
Optional	Inlet CGA, Inlet Outlet Gauge etc..
Weight	1.0kg

권장사항
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 작동과 제품의 수명 연장을 위해서는 각 모델의 사용 범위 내에서 사용하기를 적극 권장합니다.
