DRA700 Series

우측 내용

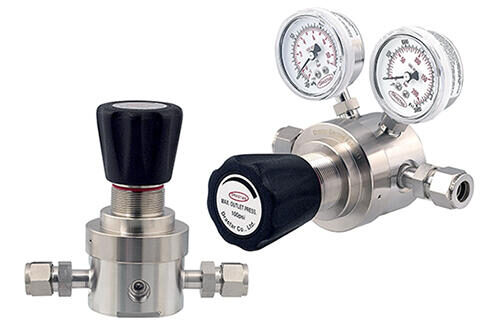

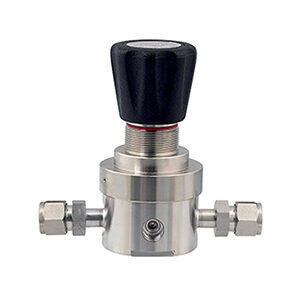

Lock type Low Pressure Regulator (1/4” 3/8” 1/2” 3/4”)
DRA700 시리즈는 내부 표면을 B.A. 25Ra급으로 처리하여 최적의 세정과 성능을 갖추고 Hook-up Line, Bulk Gas Line 및 고순도 가스등에 적합한 경제적인 Pressure Reducing Regulator입니다.

- 반도체 생산 라인 등에 적합한 제품으로 내부 표면은 B.A. 25Ra 등급으로 처리하였습니다.
- Locking-plate seal system (당사 특허 #10-0753280)적용으로 파티클(particle) 방지 기능이 더욱 강화되었습니다.
- 입구 압력은 3000psig (210bar) or 600psig (42bar)이고 출구압력은 모델에 따라 5psig (0.3bar)에서 최대 250psig (17bar)까지 사용 가능하고, 용도에 따라 2-ports, 3-ports 또는 4-ports를 선택 가능합니다.
- 조립, 용접, 실험과 세정까지의 모든 공정은 100-class와 10-class 크린룸에서 작업이 이루어 집니다.

- Lock type economical regulator
- Surfaces finishes to B.A. 25Ra microinch
- Push and lock type handle (DRASTAR patent #10-1086199) mounted
- Threadless type: enhanced particle prevention by adopting the locking-plate seal system (DRASTAR patent #10-0753280)
- All works of welding, assembly, test and cleaning are performed in class 100 and class 10 clean-rooms
- Design proof pressure: 150% of maximum rated
- Applicable for hook-up line of Semiconductor process

※ 사용 중 가스라인이나 외부의 미세 진동 등으로 인하여 초기 압력 셋팅 값이 미세하게 변동하는 현상을 완전히 해결한 당사 Push and Lock 조절 손잡이 (당사 특허 # 10-1370537)를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 (lock) 압력 셋팅 값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 (unlock) 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.

제품 문의하기

Product Applications

-

Ordering Information

DRA700

025

BASIS SERIES NUMBER	BODY MATERIAL	OUTLET PRESSURE RANGE	MAX. INLET PRESSURE
DRA700	A = 316L B.A ------- 25Ra	025 = 1-25psi (.1-1.7bar)050 = 1-50psi (.1-3.5bar) 100 = 1-100psi (.1-7bar) 250 = 1-250psi (.2-17bar)	H = 3000psi(210bar) L = 600psi(42bar)

G0S

SEAT MATERIAL	FLOW CAPACITY	INLET OUTLET PORTS SIZE Type "A" ± 3.0mm	GAUGE PORTS OPTIONS Gauge Ports
P = PCTFE T = Teflon	S = Cv 0.06 1/4" Standard O = Cv 0.2 1/4" Optional S = Cv 0.2 3/8" Standard S = Cv 0.5 1/2" Standard O = Cv 1.0 1/2 Optional S = Cv 1.2 3/4" Standard	4L = 1/4" Lock - 105mm8L = 3/8" Lock - 115mm 2L = 1/2" Lock - 150mm 3L = 3/4" Lock - 150mm	G0S = None ------------- 0 G1S = 1/4" H.P.I.C ----- 1 G2S = 1/4" H.P.I.C ----- 2 G2B = 1/4" H.P.I.C ----- 2 M1S = 1/4" Male Swivel -- 1 M2S = 1/4" Male Swivel -- 2 M2B = 1/4" Male Swivel -- 2 F1S = 1/4" Femle Swivel -- 1 F2S = 1/4" Femle Swivel -- 2 F2B = 1/4" Femle Swivel -- 2

Specification

Ports	DRA700-A100-xxx-4L-GxS 1/4" Lock type DRA700-A100-xxx-8L-GxS 3/8" Lock type DRA700-A100-xxx-2L-GxS 1/2 " Lock type DRA700-A100-xxx-3L-GxS 3/4 " Lock type
Design Pressure	150% maximun rated
Leak Rate Certification	to 1 x 10 -9 atm cc/sec Helium available.
Body Materials	DRA700 Series (316L Standard) B.A ---------- 25Ra
Bonnet Material	Nickel Plated Brass (Stainless steel 316L Optional)
Diaphragm	Stainless steel 316L
Main Valve	Stainless steel 316L
Valve Spring	Stainless steel 316L
Valve Seat	DRA700-A100-xPx-xL-GxS PCTFE DRA700-A100-xTx-xL-GxS Teflon
Inlet Pressure Ranges	DRA700-A100-Hxx-xL-GxS 3000psi(210bar) DRA700-A100-Lxx-xL-GxS 600psi(42bar)
Outlet Pressure Ranges	DRA700-A025-xxS-xL-GxS 25psi(1.7bar) DRA700-A050-xxS-xL-GxS 50psi(3.4bar) DRA700-A100-xxS-xL-GxS 100psi(7bar) DRA700-A250-xxS-xL-GxS 250psi(17bar)
Operating Temperature	PCTFE -40°C ~ +60°C (-40°F ~ +140°F) Teflon -40°C ~ +70°C (-40°F ~ +165°F)
Flow Capacity	DRA700-A100x-xxS-4L-GxS 1/4" Cv=0.06 DRA700-A100x-xxO-4L-GxS 1/4" Cv=0.2 DRA700-A100x-xxS-8L-GxS 3/8 " Cv=0.2 DRA700-A100x-xxS-2L-GxS 1/2 " Cv=0.5 DRA700-A100x-xxO-2L-GxS 1/2 " Cv=1.2 DRA700-A100x-xxS-3L-GxS 3/4 " Cv=1.2

권장사항
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 범위 내에서 사용하기를 적극 권장합니다.
