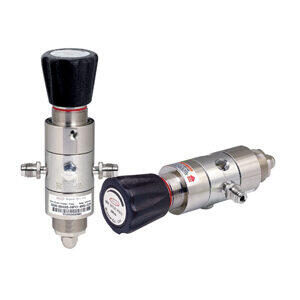

2200 VCR Series

우측 내용

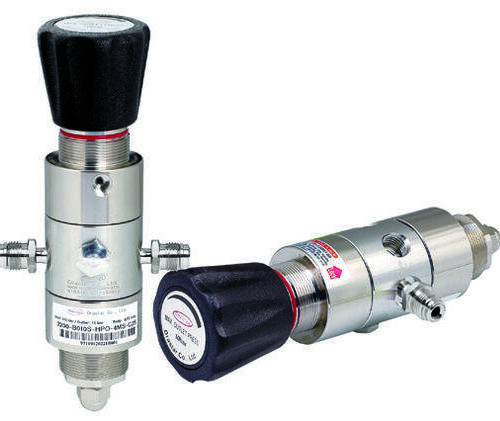

UHP Two Stage Pressure Regulators(VCR 1/4”)
2200 시리즈는 Two-Stage UHP (Ultra High Purity) 압력 조절기로서 Body는 STS 316L or 316L VAR (더블멜트)를 사용하였으며 반도체 제조용 가스설비, 고압 가스라인, Bulk 가스라인, 제약, 연구소 및 실험실 등에 사용할 수 있도록 설계되었습니다. E.P. (Electropolishing) 처리를 함으로써 부식성 가스 사용환경에 더욱 적합한 제품입니다. 최대 압력은 250bar (3600psig), 출구압력은 모델에 따라 0.3bar (5psig) ~ 최대 10bar (150psig)까지 사용 가능합니다.

- 반도체 생산 라인 등에 사용 가능하도록 내부 표면은 BA 15Ra급 EP 10 Ra, 5Ra급까지 처리하였습니다.
- 입구 압력은 최대 250bar (3600psig)이고 출구압력은 모델에 따라 0.3bar (5psi) ~ 최대 15bar (220psig)까지 사용할 수 있습니다.
- 용접, 조립, 실험, 세정 등 모든 공정은 100-class와 10-class 크린룸에서 이루어집니다.

- 사용 중 가스라인의 미세 진동 또는 외부적 요인등으로 인하여 초기 셋팅 값이 미세하게 조금씩 변하는 현상을 완전히 해결한 당사 특허 10-1370537 Push and Lock 조절 손잡이를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 셋팅값이 변하는 것을 완전히 방지할 수 있고, 손잡이를 앞으로 당기면 자유롭게 원하는 압력으로 다시 셋팅 할 수 있습니다.

제품 문의하기

Specifications

DRASTAR Regulators are Oil-free
드라스타의 모든 레귤레이터는클린 벤치, 헬륨디텍터, 파티클타운터, 초음파 세척기, 초 순수 시스템, 진공 포장기 등을 갖춘 클린룸(Clean Room)에서 CGA 4.1 및 ASTM G-93에 명시된 절차와 규정에 따라 조립, 세척, 검사 및 포장이 이루어지며 그리스 또는 오일 등 유분이 완전히 세정된 제품입니다.

Ordering Information

2200

002

BASIS SERIES NUMBER	BODY MATERIAL & SURFACE FINISH	OUTLET PRESSURE RANGE	DIAPHRAGM MATERIAL	MAX. INLET PRESSURE
2200	A = 316L B.A -------------- 25Ra B = 316L E.P -------------- 10Ra C = 316L E.P(P.E.P) ------- 5Ra D = 316L VAR E.P ---------- 10Ra E = 316L VAR E.P(P.E.P)---- 5Ra	002=.1-2bar(1-29psi) 004=.1-4bar(1-58psi) 007=.2-7bar(5-100psi) 010=.2-10bar(10-145psi) 015=.2-15bar(10-220psi) 130=.2-130psi(9bar)	S = STS 316L H = Hastelloy-C	H = 250bar(3600psi)

4FS

G0S

SEAT MATERIAL	FLOW CAPACITY	INLET OUTLET PORTS SIZE Type "A" ± 1.0mm	GAUGE PORTS OPTIONS Gauge Ports
P = PCTFE T = Teflon V = Vespel	S = Cv 0.2 Standard	4HP = 1/4" H.P.I.C 4MS = 1/4" Male Swivel ---- 94mm 4FS = 1/4" Female Swivel -- 94mm 4FHD = 1/4" Female Swivel --94mm 4FHDL = 1/4" Female Swivel -000mm 4FL = 1/4" Female Swivel -- 114mm 4ML = 1/4" Male Swivel ---- 114mm 4IMF = In Male/Out Female -- 94mm 4IFM = In Female/Out Male -- 94mm 4TS = 1/4" Tube Stubs ------ 94mm	G2S = 1/4" H.P.I.C ------- 2 F2S = 1/4" Femle Swivel -- 2 M2S = 1/4" Male Swivel -- 2

Specification

Ports	2200-A002S-xxx-4MS-G2S 1/4" Male 2200-A002S-xxx-4FS-G2S 1/4" Female
Design Pressure	150% maximum rated
Leak Rate Certification	to 1 x 10 -9 atm cc/sec Helium available.
Body Materials	2200-A002x-xxx-xxS-G2S 316L B.A ------------------ 25Ra 2200-B002x-xxx-xxS-G2S 316L E.P ------------------ 10Ra 2200-C002x-xxx-xxS-G2S 316L E.P(P.E.P) ------------5Ra 2200-D002x-xxx-xxS-G2S 316L VAR E.P ---------------10Ra 2200-E002x-xxx-xxS-G2S 316L VAR(P.E.P) ------------ 5Ra
Bonnet Material	Nickel Plated Brass (Stainless steel 316L Optional)
Diaphragm	2200-x002S-xxx-xxS-G2S STS 316L 2200-x002H-xxx-xxS-G2S Hastelloy-C22
Main Valve	2200-x002S-xxx-xxS-G2S Stainless steel 316L Standard 2200-x002H-xxx-xxS-G2S Hastelloy-C22 Optional
Valve Spring	2200-x002S-xxx-xxS-G2S Stainless steel 316L Standard 2200-x002H-xxx-xxS-G2S Hastelloy-C22 Optional
Valve Seat	2200-B002S-xPx-xxS-G2S PCTFE 2200-B002S-xTx-xxS-G2S Teflon 2200-B002S-xVx-xxS-G2S Vespel
Inlet Pressure Ranges	2200-A002S-Hxx-xxS-G2S 250bar(3600psi)
Outlet Pressure Ranges	2200-x002x-xxS-xMS-G2S 2bar(29psi) 2200-x004x-xxS-xMS-G2S 4bar(58psi) 2200-x007x-xxS-xMS-G2S 7bar(100psi) 2200-x010x-xxS-xMS-G2S 10bar(145psi) 2200-x015x-xxS-xMS-G2S 15bar(220psi) 2200-x130x-xxS-xMS-G2S 130psi(9bari)
Operating Temperature	PCTFE -40°C ~ +60°C (-40°F ~ +140°F) Teflon -40°C ~ +70°C (-40°F ~ +165°F) Vespel -40°C ~ +170°C (-40°F ~ +350°F)
Flow Capacity	2200-x002x-xxS-4MS-G2S Cv=0.2 Standard
Weight	2.0kg

권장사항
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 범위 내에서 사용하기를 적극 권장합니다.
