PDS Series

우측 내용

GENERAL
PDS Series 압력계는 공기 또는 비부식성 기체의 차압, 정압, 연성압(±), 진공압, 게이지압을 정밀하게 (± 0.25%) 측정하여 디지털로 표시(4Digit LED)하고, 2Level의 Switch 출력기능이 있는 제품입 니다.
각각의 접점스위치는 Single Point Double Contact (SPDT)방식으로 독립적으로 작동하여 A 혹은 B 접점을 갖는다.
편의사양으로 공급압력중 최대치측정기능과 기준레벨에 대한 변화한 량을 측정하는 △P모드가있다.
또한 전면의 버튼을 이용하여 제로점조정이 가능하다.

제품 문의하기

Specifications

모델명 (Model No.)	측정범위 (Range)	분해능 (Resolution)
B15M	± 15.0 mmH20	0.1 mmH20
B150M	± 150.0 mmH20	0.1 mmH20
B1500M	± 1500 mmH20	1 mmH20
B760H	± 760 mmHg	1 mmHg
D30M	0~30.0 mmH20	0.1 mmH20
D300M	0~300.0 mmH20	0.1 mmH20
D3000M	0~3000 mmH20	1 mmHg
B01K	0~1.000 Kg/㎠	0.01 Kg/㎠
B07K	-1~7.00 Kg/㎠	0.01 Kg/㎠
* 기타 고객의 요청에 의한 단위 및 RANGE에 대한 대응도 가능함.

SPECIFICATIONS

GENERAL	Maximun Pressure	Rated Range x 3
	Media Compatibility	공기및비부식성기체
	Pressure Range	Model별Range표참조
ELECTRICAL	Power supply	DC24, (100- 220V AC Free)

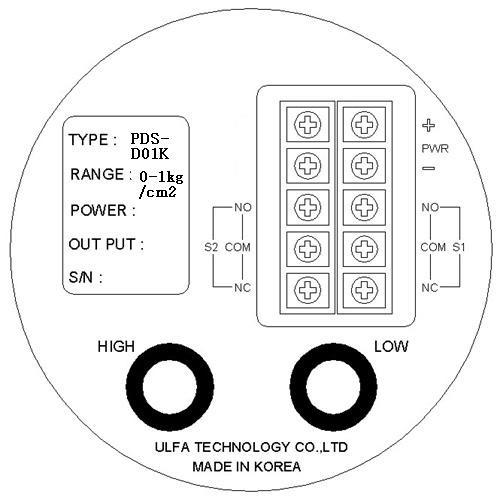

	Connections	2 screw terminal block
	Display	4 Digit LED
	Waim up time Zero Adjust	15 miuntes
SWITCH	Relay Contact	2 SPDT (NC- COM- NO)
	Contact Rating	5A@125 VAC, 5A@30VDC
	Connections	6 screw terminal block
	Level Setting	Switch 1 & 2 각각독립레벨설정
PERFORMANCE AT 23℃	Accuracy	± 0.25% FSO (Includes Linearity, Hysteresis & Repeatability)
PERFORMANCE AT 23℃	Operation Temperature	0 to 70℃

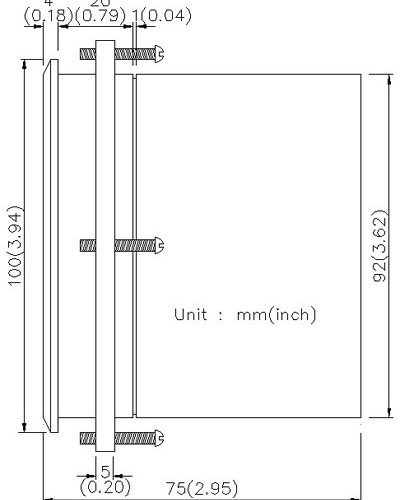

MECHANICAL	Pressure connections	1/8" PT female
	Materials	ABS mold
	Weight	540g
STANDARD ACCESSARIES	Tow(2) 1/8" PT plugs for duplicate/ Snap ring Mounting ring, four(4) mounting screws
