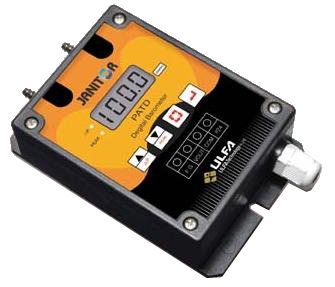

PATD Series

우측 내용

GENERAL
PATD Series 압력계는 공기 또는 비부식성기체의 차압, 정압, 연성압(± ), 진공압, 게이지압, 혹은 대기압을 정밀하게(± 0.25%) 측정하여 디지털로 표시(4 Digit LCD)하고, 전류(4- 20mA)를 출력한다.
또한, 공급압력의 최대치를 측정하는 기능과 어느 레벨의 압력을 기준으로 하여 변화량을 측정하는 △P 모드가 있으며, Panel의 key를 통하여 간단히 모드전환이 가능하므로 편리하게 활용할 수 있다.
Zero점의 조정, Range의 변경은 전면의 key를 통하여 간단히 이루어진다.

제품 문의하기

Specifications

모델명 (Model No.)	측정범위 (Range)	분해능 (Resolution)
B15M	± 15.0 mmH20	0.1 mmH20
B150M	± 150.0 mmH20	0.1 mmH20
B1500M	± 1500 mmH20	1 mmH20
B760H	± 760 mmHg	1 mmHg
D30M	0~30.0 mmH20	0.1 mmH20
D300M	0~300.0 mmH20	0.1 mmH20
D3000M	0~3000 mmH20	1 mmH20
B01K	± 1.000 Kg/㎠	0.001 Kg/㎠
B07K	-1~7.00 Kg/㎠	0.01 Kg/㎠
* 기타 고객의 요청에 의한 단위 및 RANGE에 대한 대응도 가능함.

SPECIFICATIONS

GENERAL	Maximun Pressure	Rated Range x 3
	Media Compatibility	공기 및 비부식성기체
	Pressure Range	Model별 Range표 참조
ELECTRICAL	Power supply	Ext.DC24V 2Wire loop power
	Connections	2 screw terminal block
	Display	4 Digit LED
	Waim up time Zero Adjust	15 miuntes
TRANSMITTER(WCLT)	Connections	2 Screw terminal block
	Output Signal	4- 20mADC(limited at 30mADC)
	Loop Resistance	0 - 1100Ω
	Zero & Span Adj	One touch Adjustable on Panel
PERFORMANCE AT 23℃	Zero Output	4 mA
	Full Span Output	20 mA
	Accuracy	± 0.25% FSO (Includes Linearity, Hysteresis & Repeatability)
	Operation Temperature	0 to 70℃

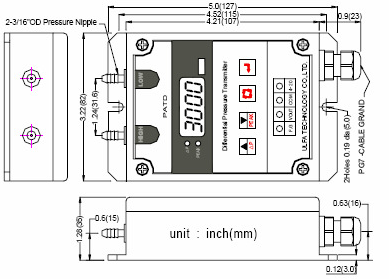

MECHANICAL	Pressure connections	3/16" OD Tube Nipple
	Materials	ABS Resin
	Water & Dust proof	IP65
	Weight	340g
STANDARD ACCESSARIES	One(1) Cable Grand Two(2) Mount Screw Instruction Manual
