SDS Series

우측 내용

GENERAL
SDS 디지털압력스위치는 SUS316 호환성기체 및 액체 등의 압력을 측정한다.
측정압력의지시는 7Segment LED로 4 Digit 3999까지 지시가가능하며 High / Low의값을 전면버튼을 사용하여 릴레이 접점출력이 가능하다.
각각의 접점스위치는 Single Point Double Contact (SPDT)방식으로 독립적으로 작동하여 A 혹은 B접점을 갖는다.
편의사양으로 공급압력 중최대치측정기능과 기준레벨에 대한 변화한량을 측정하는△P모드가 있다.
또한 전면의 버튼을 이용하여 제로점 조정이 가능하다.

제품 문의하기

Specifications

모델명 (Model No.)	측정범위 (Range)	분해능 (Resolution)
B1500M	± 1500 mmH20	1 mmH20
G3000M	0~3000 mmH20	1 mmH20
B760H	± 760 mmHg	1 mmHg
B07K	-1~7.00 Kg/㎠	0.01 Kg/㎠
G30K	0~30.00 Kg/㎠	0.01 Kg/㎠
G100K	0~100.00 Kg/㎠	0.1 Kg/㎠
G300K	0~300.0 Kg/㎠	0.1 Kg/㎠
G1000K	0~1000 Kg/㎠	1 Kg/㎠
G1500K	0~1000 Kg/㎠	1 Kg/㎠
* 기타 고객의 요청에 의한 단위 및 RANGE에 대한 대응도 가능함.

SPECIFICATIONS

GENERAL	Maximun Pressure	Rated Range x 2
	Media Compatibility	SUS316 적용가능한기체, 액체
	Pressure Range	Model별 Range표 참조
ELECTRICAL	Power supply	DC24V(100- 220V AC Free)

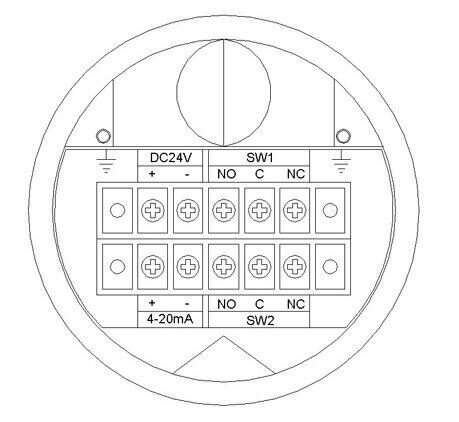

	Connections	2 screw terminal block
	Display	4 Digit LED
	Waim up time	15 miuntes
SWITCH	Relay Contact	2 SPDT (NC- COM- NO)
	Contact Rating	0.5A@125 VAC, 1A@30VDC
	Connections	6 screw terminal block
	Level Setting	Switch 1 & 2 각각독립레벨설정
PERFORMANCE AT 23℃	Accuracy	± 0.25% FSO (Includes Linearity, Hysteresis & Repeatability)
PERFORMANCE AT 23℃	Operation Temperature	0 to 70℃
STANDARD ACCESSARIES	Cable Grand	PG 13.5 1ea
STANDARD ACCESSARIES	Cap Plug	PG 13.5 1ea
MECHANICAL	Pressure connections	1/4”, 3/8”, ½” PT male
	Materials	Aluminum Case
	Weight	약1.0 kg
