SXT Series

우측 내용

GENERAL
SXT Series 압력전송기는 공기 또는 비부식성기체 및 물을 비롯한 액체의 압력을 0- 35 kg/cm2 (option 0 ~ 350 kg/cm2) 범위까지 표준 4-20mA 혹은 1- 5V DC 출력신호로 변환한다.
각 모델의 Range는 서로 겹치게 하여 어떠한 압력범위 내에서도 영점조절과 스판제어를 통하여 측정할 수 있도록 제작되었다.
접액부 및 Body는 스테인레스(SUS316)이며 접속부 Size는 PT3/8“, 1/2”, 1/4“의 male 로 되어 있다.
측정압력의 정확도는 Full Span 출력의 ± 0.25% 이내이다.
본 압력전송기는 Zero 및 Span을 조정할 수 있는 트리머를 내장하고 있다.

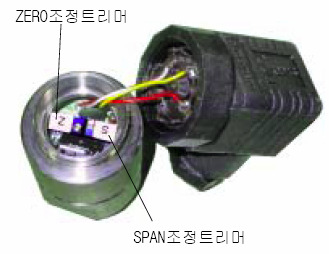

조정이 필요할 경우 압력전송기 몸체로부터 콘넥터를 풀어내면 사진과 같이 트리머가 보이게 되므로 출력측에 전류계 혹은 전압계를 연결 후 조정하도록 한다.

제품 문의하기

Specifications

GENERAL	Maximun Pressure	Rated Range x 2
	Media Compatibility	SUS 316 적용가능한기체, 액체
	Pressure Range	0 ~ 35 kg/cm2 (0 ~ 500 PSI) (option 0 ~ 350 kg/cm2)

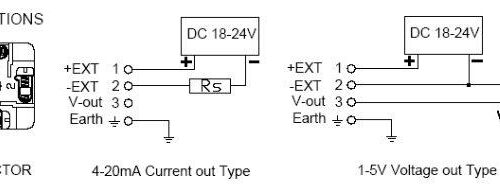

ELECTRICAL	Power supply	Ext. 24VDC 2 wire
	Connections	4 Leads Din connector include frame ground
	Reverse Polarity	Yes
	Protection Waim up time	15 miuntes
PERFORMANCE AT 23℃	Zero Output	4 mA(전압출력시1 V)
	Full Span Output	20 mA(전압출력시5 V)
	Accuracy	± 0.25% FSO (Includes Linearity, Hysteresis & Repeatability)
	Operation Temperature	0 to 70℃

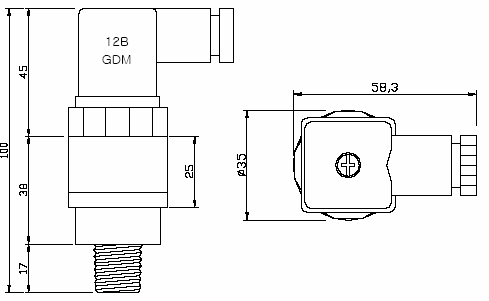

MECHANICAL	Pressure connections	1/4”, 3/8”, ½” PT male
	Materials(body)	stainless 316
	(diaphram)	stainless 316
